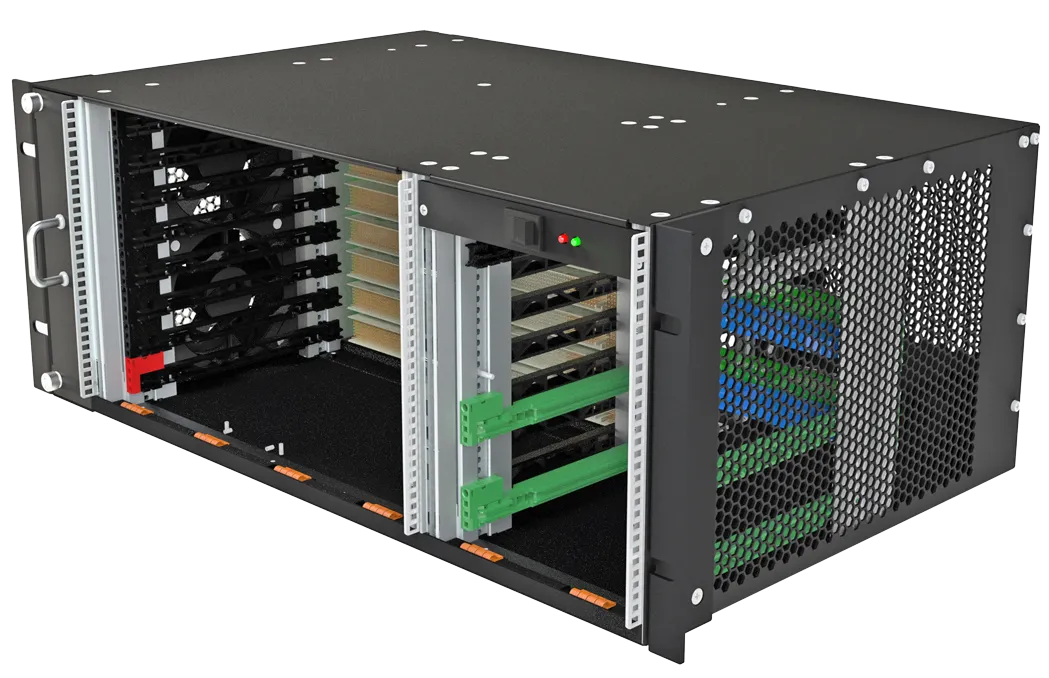

MPS03

  • Elegantes, kompaktes 19" Aufbausystem mit horizontalem Kartenkorb
  • Basierend auf Baugruppenträger-Serie "Future"
  • Ausbau mit verschiedensten 6 HE Busplatinen (CPCI, VME, VME64x, ...) möglich
  • Horizontaler Kartenkorb
  • Rear-I/O Ausbau für Steckkarten mit 80 mm Stecktiefe
  • Erhältlich in 1, 2, 3 und 4 HE von 2 bis 8 Slot
  • Für den Ausbau mit zusätzlichem Rear-I/O geeignet
  • Netzgerät wahlweise fest eingebaut (ATX 300 Watt) oder bis zu 2 Einschubnetzgeräte
  • Optional mit Systemüberwachung SMC3
  • Vollständig aufgebaut und getestet

Kundenspezifische Anpassungen sind möglich

  • Elegant, compact 19" rack system with a horizontal card cage
  • Based on the subrack series „Future“
  • Mounting with various 6 U backplanes (CPCI, VME, VME64x,..) possible
  • Horizontal card cage
  • Rear-I/O for the mounting of printed circuit boards with a depth of 80 mm
  • Available in 1, 2, 3 and 4 U from 2 to 8 slots
  • Suitable for the mounting of an additional Rear-I/O
  • Power supply either integral (ATX 300 watts) or up to two plug-in power supplies
  • Optionally with system monitoring SMC3
  • Fully mounted and tested

Customized adaptions are possible

  • Système de montage 19" élégant et compact avec panier à cartes horizontal
  • Basé sur la série des bacs à cartes Future
  • Possibilité d'extension avec différents fonds de panier 6 U (CPCI, VME, VME, VME64x,...)
  • Panier à cartes horizontal
  • Extension rear-/IO pour cartes enfichables de 80 mm de profondeur
  • Disponible en 1, 2, 3 et 4 U de 2 à 8 slots
  • Rear-I/O avec 80 mm profondeur d'enfichage
  • Bloc d'alimentation au choix installé en permanence (ATX 300 watt) ou jusqu'à 2 alimentations enfichables
  • Entièrement assemblé et testé en termes de sécurité et de fonctionnalité
  • Surveillance du système SMC3 optionelle

Des adaptions personnalisées sont possibles

Beschreibung

3D Ansicht

Details

Download

Support-Anfrage

Der Grundaufbau des MPS03 basiert auf unserer Baugruppenträger-Serie "Future". Dieser eignet sich zur Realisierung hochwertiger Systeme. Das System enthält die wichtigsten Komponenten wie Busplatine, Netzgerät und Verdrahtungen. Die Systemkomponenten Netzteil (max. 300 Watt), Lüfter und SMC (System-Mangement-Controller, optional) sind steckbar ausgeführt. Weitere Ausbauteile stehen zur Verfügung.

3D Ansicht in neuem Fenster öffnen
Abmessungen

Höhe

  • 1, 2, 3, 4 HE

Breite

  • 84 TE

Tiefe

  • 281,45 mm
Steckplätze / Slots
  • max.: 2, 4, 6, 8
Kartenformat
  • frontseitig: Doppel-Europakarte 233,35 x 160 mm
  • rückseitig: Doppel-Europakarte 233,35 x 80 mm
Kartenkorb
  • horizontal
  • Rasterlochung nach IEEE1101.10
Kühlung
  • Lüfter steckbar
  • Luftstrom von links nach rechts
Rear-I/O
  • 80 mm Stecktiefe
Normen / Standards
  • Isolationstest: gemäß DIN EN 62368-1
  • Funkstörgrad: EN 55022, Klasse B
  • Schutzklasse: 1
  • Überspannungskategorie: 2
  • Schutzart: IP20
Oberfläche
  • Kartenkorb chromatiert
  • Boden, Deckel pulverbeschichtet
